Сетчатые фильтры серии ABF

Автоматические самоочищающиеся фильтры для очистки воды с высоким содержанием твердых взвесей и для работы в тяжелых условиях имеют ряд особенностей и преимуществ, среди которых:

• наличие фильтра для работы в тяжелых условиях для удаления больших содержаний взвесей и больших расходов;
• прочный чистящий механизм в виде вращающихся щеток с электроприводом;
• автоматическая промывка по перепаду давления и/или по таймеру;
• возможность непрерывной очистки;
• работа в условиях низкого давления; пригодны для работы при 2 бар и ниже;
• отсутствие перерыва в подаче воды потребителю;
• область применения: системы водоснабжения, системы охлаждения, очистка сточных вод;
• отрасли промышленности: машиностроение, горнодобывающая, станции очистки воды и сточных вод, полив газонов, сельское хозяйство и т.д.

Принцип действия фильтров ABF

Серия ABF включает в себя автоматические фильтры с электрическим приводом механизма самоочистки, предназначенные для работы в тяжелых условиях. Пять моделей серии ABF обеспечивают расходы до 7200 м3/ч при степени фильтрации от 3500 до 200 микрон.

Процесс фильтрации происходит следующим образом:

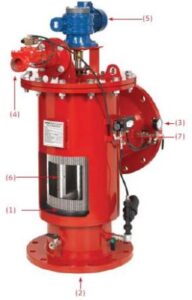

неочищенная вода поступает внутрь цилиндрической сетки [1] через впускной патрубок [2] и проходит через сетку к выпускному патрубку фильтра [3]. Частицы загрязнений задерживаются на внутренней поверхности сетки и образуют «фильтровальный пирог», что вызывает возникновение перепада давления по сетке.

Во время процесса самоочистки очищенная вода продолжает поступать к потребителю. Промывочный клапан [4] открывается, и приводной блок [5] вращает две щетки из нержавеющей проволоки [6], которые очищают внутреннюю поверхность цилиндрической сетки. Частицы, задержанные сеткой, счищаются щетками и сбрасываются наружу через промывочный клапан.

Система управления включает в себя дифференциальный выключатель [7], который измеряет перепад давления на сетке и дает сигнал на пульт управления, когда он достигает заданного значения (обычно 0,5 бар). Пульт управления запускает процесс самоочистки.

Фильтр начинает цикл самоочистки при одном из следующих условий:

• получение сигнала от дифференциального выключателя;
• по истечении промежутка времени, заданного на пульте управления;
• ручной запуск.

Линейка фильтров серии ABF включает в себя следующие модели:

• ABF – 6000 для расходов до 700 м3/ч;
• ABF – 10000 для расходов до 1000 м3/ч;
• ABF – 15000 для расходов до 1800 м3/ч;
• Mega ABF 40000 для расходов до 4000 м3/ч;
• Mega ABF 60000 для расходов до 7200 м3/ч.
